1、产品简介:

  该系列产品适用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。如:机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

2、执行标准:

   GB1094.11-2007 干式变压器

   GB/T10228-2008干式电力变压器技术参数要求

   GB4208-2008外壳防护等级(IP代码)

   IEC76电力变压器

   IEC726干式电力变压器

   GB/T17211-1998干式电力变压器负载导则

   GB10237-1998电力变压器绝缘水平和绝缘试验

   JB/T10008-2004 6-500KV级变压器声级

   JB/T56009-1998干式电力变压器产品质量分等

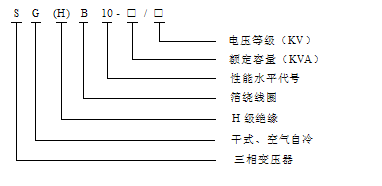

3、型号及含义:



4、性能特点:

  4.1 散热条件好,热寿命长,过负荷能力强,在120%长期过负荷,IP45条件下无强迫风冷,可长期满负荷运行。

  4.2 极高的安全及阻燃性能,在800℃高温长时间燃烧下五烟雾产生。

  4.3 极强的抗热冲击能力(可在-50℃下立即加满负荷)。

  4.4 百分百防水密封性,优异的憎水性、防潮性。

  4.5 独特的线圈结构和强场计算,使产品几乎无局放产生。

  4.6 损耗低,节能效果显著,与SCB9系列干式变压器相比空载损耗平均下降10%,负载损耗下降5%。

  4.7 寿命期后可轻易将绝缘材料和铜线分离回收利用,不污染环境。

5、结构特点:

  5.1 独特的瓷绝缘结构,采用MORA公司绝缘筒和高频陶瓷垫块,永不变形。

  5.2 高、低压线圈采用杜邦NOMEX绝缘材料,并经VPI真空加压设备多次浸渍特殊配方的H级绝缘,多次烘焙固化后,外用高强度绝缘材料密封,并高温固化。高压线圈采用机械强度高,散热条件好的连续式结构。

  5.3 铁芯材料选用进口优质高导磁性能硅钢片叠装而成,采用去角工艺,步进式45°全斜结构,绕组与铁芯间采用弹性固定装置,使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆湿适度夹紧,上、下夹件由拉板连接并与底座固定为一体,绕组通过弹性垫块固定,缓冲结构可减轻绕组的震动程度和降低噪音。

  5.4 引出线端固定在绕组上部,分接头在绕组中部,低压线端子为板式导电排,并采用冷压焊。

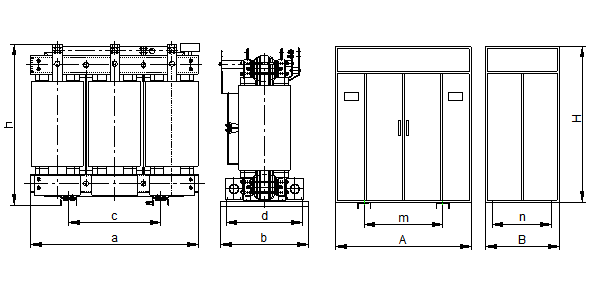

外形尺寸:

型  号

外形尺寸

有防护外罩

a

b

c

d

h

A

B

m

n

H

SG(B)10-125/10

1080

650

550

550

1100

1550

1200

550

1150

1800

SG(B)10-160/10

1150

650

550

550

1150

1550

1200

550

1150

1800

SG(B)10-200/10

1180

650

660

550

1200

1550

1200

660

1150

1800

SG(B)10-250/10

1220

760

660

660

1250

1550

1200

660

1150

1800

SG(B)10-315/10

1280

760

660

660

1280

1700

1300

660

1250*

1900

SG(B)10-400/10

1350

920

660

820

1320

1700

1300

660

1250

1900

SG(B)10-500/10

1410

920

660

820

1350

1700

1300

660

1250

1900

SG(B)10-630/10

1450

920

660

820

1450

1800

1400

660

1350

1900

SG(B)10-630/10

1480

920

660

820

1420

1800

1400

660

1350

1900

SG(B)10-800/10

1500

1000

820

820

1480

1800

1400

820

1350

1900

SG(B)10-1000/10

1600

1000

820

820

1700

1950

1400

820

1350

2000

SG(B)10-1250/10

1600

1000

820

820

1700

1950

1400

820

1350

2000

SG(B)10-1600/10

1680

1200

820

1070

1870

2000

1500

820

1450

2200

SG(B)10-2000/10

1850

1270

820

1070

2070

2100

1500

820

1450

2400

SG(B)10-2500/10

1950

1270

820

1070

2200

2400

1500

820

1450

2600

注:因产品不断改进,本样本提供的数据仅供参考;若需取得尺寸,请及时与本公司联系。


技术参数:







额定容量(kVA)

电压组合

联结组标号

短路阻抗(%)

空载损耗(W)

负载损耗145℃(W)

空载电流(%)

声级(dB)

重量(kg)

高压(kV)

分接

低压(kV)

125






480

2130

0.9

45

750

160






560

2550

0.9

45

900

200

6





660

3280

0.8

46

1050

250






770

3850

0.8

47

1280

315

6.3




4

890

4620

0.7

47

1550

400






1050

5460

0.7

48

1900

500

6.6

±5%


Yyn0


1210

6550

0.6

48

2150

630



0.4



1410

7630

0.5

48

2350

630

10

±2x2.5%


Dyn11


1360

8050

0.5

49

2400

800






1710

9520

0.4

50

2850

1000

10.5





2000

10990

0.4

51

3300

1250





6

2410

12880

0.3

52

3450

1600

11





2770

14910

0.3

53

4200

2000






3360

17500

0.25

54

4850

2500






4050

20370

0.25

54

5500
