1. 产品简介:
该系列环氧树脂浇注干式变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高,使用寿命长的特点。根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊的环境场所。
2. 执行标准:
2.1 GB1094.11-2007干式电力变压器
2.2 GB4028-2008外壳防护等级(IP代码)
2.3 IEC76电力变压器
2.4 IEC726干式电力变压器
2.5 GB/T10228-2008干式电力变压器技术参数和要求
2.6 GB/T17211-1998干式电力变压器负载导则
2.7 GB10237-1998电力变压器绝缘水平和绝缘试验
2.8 JB/T10008-2004 6-500KV级变压器声级
2.9 JB/T56009-1998干式电力变压器产品质量分等

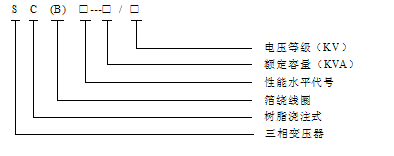

3. 型号含义:
4. 性能特点:
4.1 安全,防火,无污染,可直接运行于负荷中心。
4.2 采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。
4.3 低损耗,低噪音,节能效果优良,免维护。
4.4 散热性能好,过负载能力强,强迫风冷时可提高容量运行。
4.5 防潮性能好,适应高湿度和其他恶劣环境中运行。
4.6 可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。
4.7 体积小,重量轻,占地空间少,安装费用低。
5. 结构特点:
5.1 铁芯选用优质冷轧硅钢片,45度阶梯全斜接缝结构,利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺,改善来接缝处的磁通分布,减少铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺,有效的降低了空载损耗、空载电流和铁芯噪音。
5.2 高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制,较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构,有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注,整个浇注及固化过程按照预编的工艺曲线完成,精密的过程控制保证线圈无气孔、空穴。
5.3 低压线圈采用箔式结构,有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题,同时箔式线圈不存在轴向匝数和轴向绕制螺旋角,有效地消除了短路时变压器的轴向力,保证了线圈内的电流密度可以根据高压线圈负荷分布自由的沿轴向调整,减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化,避免了各种异物和潮气的进入。

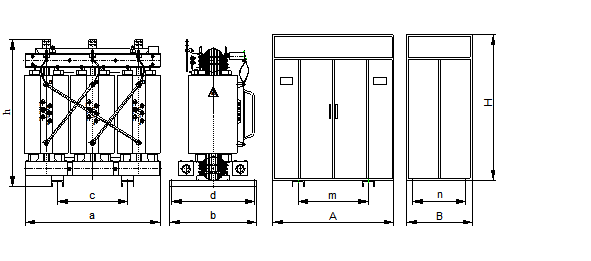

型 号 | 不带防护罩尺寸 | 带防护罩尺寸 | ||||||||
a | b | h | c | d | A | B | H | m | n | |
SC(B)10-30/10 | 640 | 400 | 710 | 300 | 350 | 1050 | 900 | 1200 | 300 | 350 |
SC(B)10-50/10 | 650 | 400 | 710 | 300 | 350 | 1050 | 900 | 1200 | 300 | 350 |
SC(B)10-80/10 | 740 | 450 | 740 | 400 | 400 | 1200 | 1000 | 1200 | 400 | 400 |
SC(B)10-100/10 | 740 | 450 | 740 | 400 | 400 | 1200 | 1000 | 1200 | 400 | 400 |
SC(B)10-125/10 | 740 | 450 | 790 | 400 | 400 | 1200 | 1000 | 1300 | 400 | 400 |
SC(B)10-160/10 | 950 | 710 | 1000 | 550 | 660 | 1400 | 1200 | 1400 | 550 | 660 |
SC(B)10-200/10 | 990 | 710 | 1120 | 550 | 660 | 1400 | 1200 | 1500 | 550 | 660 |
SC(B)10-250/10 | 1070 | 710 | 1140 | 660 | 660 | 1500 | 1200 | 1500 | 660 | 660 |
SC(B)10-315/10 | 1070 | 710 | 1155 | 660 | 660 | 1500 | 1200 | 1500 | 660 | 660 |
SC(B)10-400/10 | 1070 | 710 | 1220 | 660 | 660 | 1500 | 1200 | 1600 | 660 | 660 |
SC(B)10-500/10 | 1140 | 870 | 1320 | 660 | 870 | 1600 | 1300 | 1700 | 660 | 870 |
SC(B)10-630/10 | 1210 | 870 | 1190 | 820 | 820 | 1600 | 1300 | 1600 | 820 | 820 |
SC(B)10-630/10 | 1240 | 870 | 1160 | 820 | 820 | 1600 | 1300 | 1600 | 820 | 820 |
SC(B)10-800/10 | 1330 | 870 | 1300 | 820 | 820 | 1700 | 1300 | 1700 | 820 | 820 |
SC(B)10-1000/10 | 1400 | 870 | 1350 | 820 | 820 | 1800 | 1400 | 1700 | 820 | 820 |
SC(B)10-1250/10 | 1460 | 870 | 1400 | 820 | 820 | 1900 | 1400 | 1800 | 820 | 820 |
SC(B)10-1600/10 | 1520 | 1120 | 1480 | 820 | 1070 | 1900 | 1500 | 1800 | 820 | 1070 |
SC(B)10-2000/10 | 1580 | 1120 | 1550 | 1070 | 1070 | 2000 | 1500 | 2000 | 1070 | 1070 |
SC(B)10-2500/10 | 1640 | 1120 | 1680 | 1070 | 1070 | 2000 | 1500 | 2000 | 1070 | 1070 |
注:因产品不断改进,本样本提供的数据仅供参考;若需取得尺寸,请及时与本公司联系 |
技术参数: | ||||||||||
额定容量(kVA) | 电压组合 | 联结组标号 | 短路阻抗(%) | 空载损耗(W) | 负载损耗120℃(W) | 空载电流(%) | 声级(dB) | 重量(kg) | ||
高压(kV) | 分接 | 低压(kV) | ||||||||
30 | 190 | 710 | 2.4 | 42 | 275 | |||||
50 | 270 | 1000 | 2.4 | 42 | 325 | |||||
80 | 370 | 1380 | 1.8 | 43 | 505 | |||||
100 | 400 | 1570 | 1.8 | 44 | 555 | |||||
125 | 470 | 1845 | 1.6 | 45 | 605 | |||||
160 | 540 | 2125 | 1.6 | 45 | 715 | |||||
200 | 6 | 625 | 2525 | 1.4 | 46 | 835 | ||||
250 | 720 | 2755 | 1.4 | 47 | 1070 | |||||
315 | 6.3 | 4 | 880 | 3470 | 1.2 | 47 | 1155 | |||
400 | 975 | 3985 | 1.2 | 48 | 1365 | |||||
500 | 6.6 | ±5% | Yyn0 | 1160 | 4880 | 1.2 | 48 | 1615 | ||
630 | 0.4 | 1345 | 5875 | 1.0 | 48 | 1720 | ||||
630 | 10 | ±2x2.5% | Dyn11 | 1295 | 5960 | 1.0 | 49 | 1685 | ||
800 | 1520 | 6960 | 1.0 | 50 | 2105 | |||||
1000 | 10.5 | 1770 | 8130 | 1.0 | 51 | 2435 | ||||
1250 | 6 | 2090 | 9690 | 1.0 | 52 | 2835 | ||||
1600 | 11 | 2450 | 11730 | 1.0 | 53 | 3125 | ||||
2000 | 3050 | 14450 | 0.8 | 54 | 4650 | |||||
2500 | 3600 | 17170 | 0.8 | 54 | 5200 | |||||
1600 | 8 | 2450 | 12960 | 1.0 | 53 | 3985 | ||||
2000 | 3050 | 15960 | 0.8 | 54 | 5250 | |||||
2500 | 3600 | 18890 | 0.8 | 54 | 6150 |
