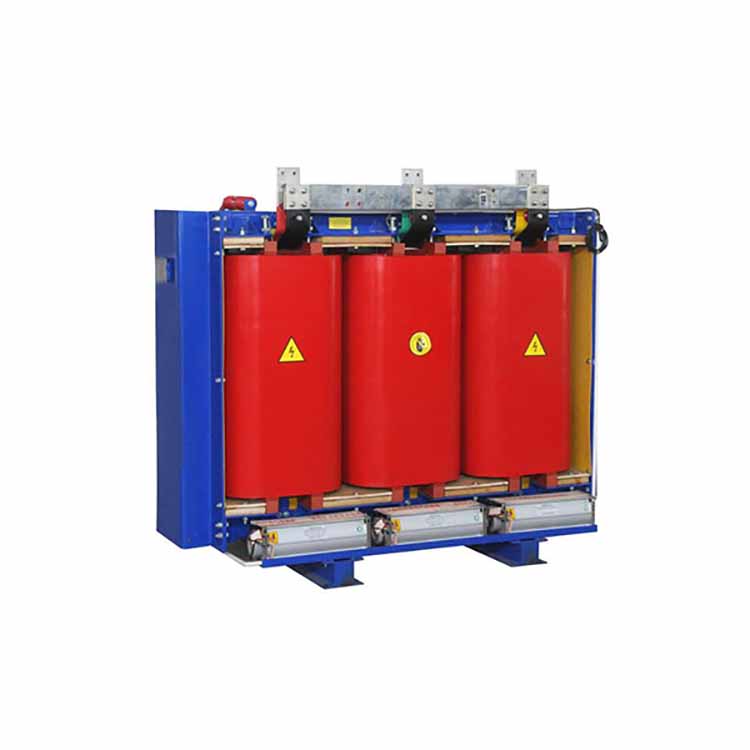

1. 产品特点
1.1 良好的物理性能和节能特性:
非晶合金材料与硅钢的晶体结构完全不同更利于被磁化和去磁。其铁芯片厚度极薄,仅0.025mm,不到常用硅钢片的1/10.叠片系数较低,它的饱和磁通密度较低,三相变压器磁通密度一般取1.25-1.35高斯,这种新材料用于变压器铁芯,不仅有良好的节能效益,而且有环保效益;节能相当于减少发电量和少建火力发电厂,从而减少发电厂排放的CO2、SO2和氮氧化物等。具有高饱和磁感应强度、低损耗、低激慈电流、良好的温度稳定性等特点。采用带填料环氧树脂真空浇注工艺,兼备SC(B)系列变压器的所有特性。
1.2 安全、环保、可靠的绝缘系统:
非晶合金干式变压器采用进口环保型带填料环氧树脂浇注,具有阻燃、自熄等防火功能。不散发有毒气体和物质,对人体没有危害,对环境没有污染,是新一代的环保产品。
1.3 “三防”能力,机械强度好,无龟裂现象:
采用进口H级环氧树脂真空状态下浇注,高纯度硅微粉作填料,热膨胀系数接近铜线(铜16×10-6/℃),可以与铜线同步热胀冷缩,拉伸强度达68MP。变压器承受短路电动力后不会有任何影响变压器结构的现象,大大提高了抗短路能力。该树脂结构,具有防湿热、防盐雾、防霉菌“三防”功能,适用于各种恶劣的室内环境。
1.4 使用寿命长:
非晶合金系列变压器是采用H级(温升125K)绝缘等级的环氧树脂来生产F级(温升100K)变压器,使得运行温升远在限制值之下。
1.5 运行稳定可靠、免维护:
进口环氧树脂电气性能优良;并采用特殊绕组结构,玻璃网格布加强工艺,良好树脂浸透性,杜绝空隙存在,确保每台产品出厂的局部放电量<5PC。带填料树脂具有更好的导热性,及时将线圈内部的热量传导到表面,大容量变压器采用轴向散热气道设计方案,变压器能长期带120~130%负荷运行,强迫风冷下可以150%额定负载运行。运行当中免维护,兼备SC(B)系列的所有功能,是新一代高品质变压器。
2. 技术规范:
标准:GB1094.11-2007 干式变压器
GB/T10228-2008干式电力变压器技术参数要求
容量范围:200—2500KVA
电压等级:10KV以下
电压比:10/0.4KV
调压范围:±5%或±2×2.5%
频率:50HZ
相数:三相或单相
联结组别:Dyn11,Yyn0
冷却方式:空冷AN或风冷AF
绝缘等级:F级或H级
绝缘水平:10KV级---LI75AC35/AC3
防护等级:IP20或IP23
调压方式:无励磁调压或有载调压
使用条件:户内,海拔高度≦1000m,环境温度≦40℃,相对湿度可达
根据用户要求可提供在特殊使用条件下运行的变压器。
3. 型号含义:
技术参数: | |||||||||
额定容量(kVA) | 电压组合 | 联结组标号 | 短路阻抗(%) | 空载损耗(W) | 负载损耗120℃(W) | 空载电流(%) | |||
高压(kV) | 分接 | 低压(kV) | |||||||
30 | 70 | 710 | 1.6 | ||||||
50 | 90 | 1000 | 1.4 | ||||||
80 | 120 | 1380 | 1.3 | ||||||
100 | 130 | 1570 | 1.2 | ||||||
125 | 150 | 1710 | 1.1 | ||||||
160 | 170 | 1850 | 1.1 | ||||||
200 | 6 | 200 | 2130 | 1.0 | |||||
250 | 230 | 2530 | 1.0 | ||||||
315 | 6.3 | 4 | 280 | 3470 | 0.9 | ||||
400 | 310 | 3990 | 0.8 | ||||||
500 | 6.6 | ±5% | Yyn0 | 360 | 4880 | 0.8 | |||
630 | 0.4 | 420 | 5880 | 0.7 | |||||
630 | 10 | ±2x2.5% | Dyn11 | 410 | 5060 | 0.7 | |||
800 | 480 | 6960 | 0.7 | ||||||
1000 | 10.5 | 550 | 8130 | 0.6 | |||||
1250 | 6 | 650 | 9690 | 0.6 | |||||
1600 | 11 | 780 | 11730 | 0.6 | |||||
2000 | 1000 | 14450 | 0.5 | ||||||
2500 | 1200 | 17170 | 0.5 | ||||||
1600 | 8 | 760 | 12960 | 0.5 | |||||
2000 | 1000 | 15960 | 0.5 | ||||||
2500 | 1200 | 18890 | 0.5 |
