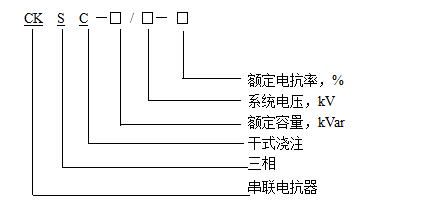

1、型号定义:



2、产品特点:

 选用优质硅钢片做磁导体,铁心带有气隙,磁导率高,磁通量大,气隙阻隔长度计算,保证电抗值的相对稳定。该产品设计、工艺技术先进,生产设备及检验设备精良,产品具有绝缘强度好、机械强度高、损耗低、三防、阻燃、噪音低、过载能力强、可靠性高等优点。

产品有环氧树脂浇注式和敞开式两种供用户选择。

3、使用条件:

1、 海拔高度:≤1000m;

2、 月平均相对湿度:≮95%;

3、 安装位置:户内;

4、适用范围

该产品与并联电容器组相串联,具有补偿电网无功功率,提高功率因数,抑制谐波电流,限制合闸涌流等功能,适用于电力系统、电气化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等户内场所。

技术参数:



额定容量(kVAR)

型 号

线路额定电压(kV)

端子电压(v)

端子电流(A)

电抗率(%)

损耗(W)

重量(kg)

27

CKSC-27/6-6

6.6

228

40

6

850

200

27

CKSC-27/10-6

11

381

23.6

6

850

200

36

CKSC-36/6-6

6.6

228

52.6

6

1000

250

36

CKSC-36/10-6

11

381

31.5

6

1000

250

60

CKSC-60/6-6

6.6

228

87.7

6

1350

350

60

CKSC-60/10-6

11

381

52.5

6

1350

350

90

CKSC-90/6-6

6.6

228

131.6

6

1800

450

90

CKSC-90/10-6

11

381

78.7

6

1800

450

120

CKSC-120/6-6

6.6

228

175.4

6

2200

550

120

CKSC-120/10-6

11

381

105

6

2200

550

150

CKSC-150/6-6

6.6

228

219

6

2500

650

150

CKSC-150/10-6

11

381

131.2

6

2500

650

180

CKSC-180/6-6

6.6

228

263

6

2850

750

180

CKSC-180/10-6

11

381

157.5

6

2850

750

240

CKSC-240/6-6

6.6

228

351

6

3450

900

240

CKSC-240/10-6

11

381

210

6

3450

900

300

CKSC-300/10-6

11

381

262.5

6

3900

1100

360

CKSC-360/10-6

11

381

315

6

4000

1300

450

CKSC-450/10-6

11

381

394

6

4300

1600

600

CKSC-600/10-6

11

381

525

6

6300

2000
