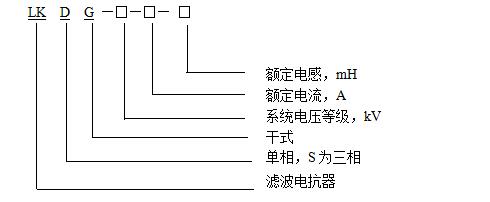

1、型号说明:



2、产品特点:

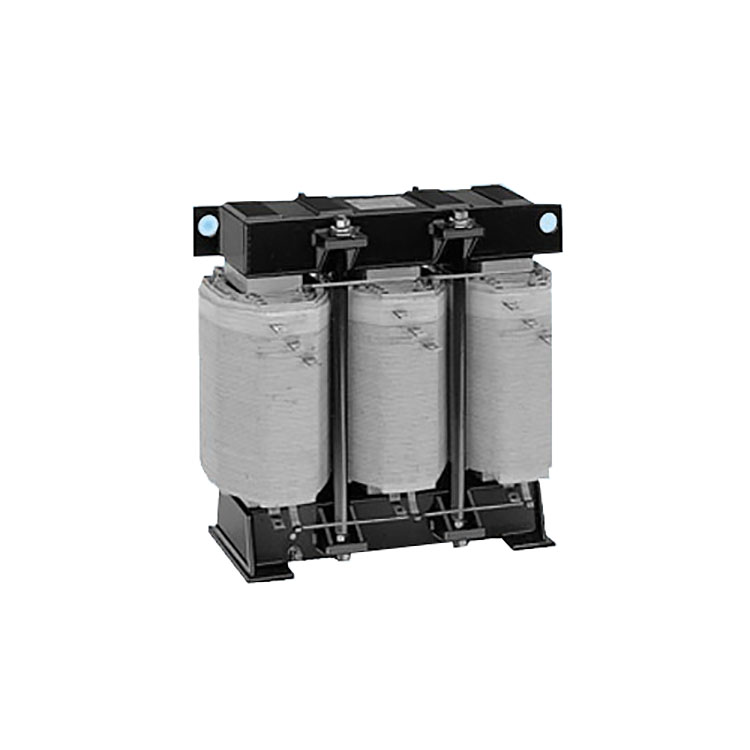

  该电抗器分为三相和单相两种,均为铁心干式,此电抗器结构小巧,耐温等级高。电抗器铁心采用低损耗硅钢片,线圈可采用不同绝缘等级的材料制作而成,整个电抗器在真空状态下经浸漆并烘干而成一体,运行时噪声很低。

3、使用条件:

1、海拔高度:≤1000m;

2、环境温度:-10℃~+40℃;

3月平均相对湿度:≮95%;

4、安装位置:户内;

4、适用范围:

  三相铁心滤波电抗器通常用于低压电容补偿柜中,与并联电容器相串联,组成串联谐振回路,滤除指定的n次谐波,通常n=5、7、11、13、19,此电抗器不但可抑制、吸收谐波电流具有滤波作用,还能抑制合闸时的瞬时涌流,大大提高了电网的运行安全性。

  单相铁心电抗器通用于滤波柜中,与滤波电容器相串联,专门用于滤除电网中的5次,7次,11次等谐波。

滤波支路对基波频率都呈现容性,也满足了无功补偿的一定要求。
