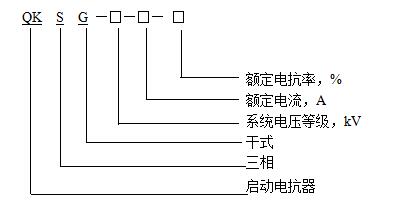

1、型号说明:

2、产品特点:

  干式铁心起动电抗器比传统油浸电抗器、空心电抗器体积小,重量轻、占空间小、安装方便等特点。H级绝缘产品,阻燃、三防(即防盐雾、防潮湿、防霉菌),使用安全可靠。空气自冷,初装时可直接起动,长期运行期间基本免维护,能做到安全运行。铁心采用优质冷轧硅钢片叠装,全斜接缝;采用特殊处理工艺,有效降低了运行时的震动和噪声;平板式夹件具有良好的通风效果 ;使用寿命长,能够满足30年的热老化寿命周期。固体绝缘,局部放电量小,耐电强度高。

3、使用条件:

1、海拔高度:≤1000m;           2、环境温度:-10℃~+40℃;

3、月平均相对湿度:≮95%;      4、安装位置:户内;

4、适用范围:

  起动电抗器是一种专门用于大型电动机降压起动的限流电抗器,它串联连接在三相异步电动机三相绕组中,即电抗器的每相绕组和电动机的每相绕组串联后联结成Y接或D接。当电动机起动时,回路阻抗小,电流很大,起动电流是额定电流的5倍以上,投入电抗器后可遏制电动机的起动电流到合适的数值,此时电压主要降落在电抗器上。起动完成后,为提高功率因数,电抗器切除,电动机供电电压恢复到正常额定电压。通常起动电抗器使用铁心电抗器,起动电抗器的设计允许连续运行2min,然后,需要冷却4h方可再次起动,当超出此范围的起动要求时必须在订货时说明。
